回路電阻測試儀常見故障及回路電阻測試儀故障處理方式，在電力系統中，為了確?；芈冯娮铚y(cè)試儀的有效、準確測量，根據以下故障和產生的原因采取相應的解決方式對故障進行處理。因此，回路電阻測試儀在使用的過程中經常會遇到各種故障影響儀器的正常測量。

　　***先，由于交流電源沒有接通或沒有安裝保險管，以及熔斷，因此，當回路電阻測試儀與220V交流電源相接入的時候，風機就會發生毫無運轉的跡象，即使在按下測試開關的時候，各表也毫無顯示。同時，在沒有將回路電流接好或測試開關沒有閉合的情況下，當測試開關按下以后，電流表沒有顯示，但是微歐表的******位上卻顯示為1。因此，在測試之前要對回路電阻測試儀進行詳細檢查和排除。例如：檢查測試線、閉合測試開關、重接和夾電源。其次，由于電壓夾位置與實際電壓夾位置不符和所測電阻值超過規定范圍，電壓信號出現未接通或斷線的情況，即使測試電流正常，但是微歐表的******位上卻顯示為1，同時，過低的電源電壓、電源線和測試線夾接觸不良、C1和C2線柱松動等問題，導致直流輸入壓降過大，無法滿足190V，出現回路電阻測試輸出的電流不到100A。因此，可以通過采用合格電源和電源線，對電壓信號回路和被測

　　由此確定載荷矩陣：A=(e1i，e2i，……eki)T

　　3)回路電阻測試儀主成分分析簡化雅克比矩陣：

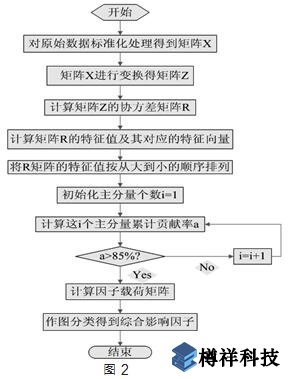

　　由于Cross法的不合理之處是對雅克比矩陣的過度簡化，我們運用主成分分析的理論對Cross法改進措施是對雅克比矩陣的合理簡化，環的原有分支流量在每一個主成分上的載荷系數有大有小，對于一個特定的主成分而言，某個分支在該主成分上的載荷系數越大說明該主成分主要解釋該分支的流量，因此，對于一個特定的主成分，我們可以根據載荷系數的大小，舍去其解釋不顯著的分支，這樣便可對傳統的雅克比矩陣合理的化簡。主成分分析對雅克比矩陣化簡的具體步驟為：

　?、儆嘀α髁颗c環分支的關聯矩陣D(G)的建立對任一個余枝構成的環路確定一個矩陣D(G)=(dij)(N-J+1)×n(r)，矩陣的列數等于該環路的分支數n(r)，矩陣的行數為余枝的個數。由于環路的每一個分支流量可以化為余枝流量的線性疊加，因此矩陣元素dij便是余枝流量在該分支的貢獻率即線性疊加系數：

　?、谥鞒煞值母?/p>

　　根據環r原有的分支在主成分上的載荷系數的大小，舍去解釋信息不顯著的分支。新的主成分為載荷系數較大的分支與其對應的載荷系數乘積的線性組合。

　?、郗h(huán)的結構重構

　　將這k個主成分作為環r的分支，對原有的環進行結構重構，于是環r的分支數減少為k個，這k個分支的流量為原有分支流量的線性疊加。由此確定載荷矩陣：A=(e1i，e2i，……eki)T

　?、苤貥?gòu)環各支路流量的確定

　　由于重構環的每一個支路各對應一個主成分，對于某一個特定的主成分i(i=1～k)，若其解釋原有m條環支路流量Qj(j=1～m)，則該支路的流量可通過下式確定：

　?、葜貥?gòu)環各支路阻抗的確定

　　該支路的阻抗可以通過當量壓頭損失求得：

　?、扪趴吮染仃嚨幕?jiǎn)

　　由牛頓法可知，環r(r=1～N-J+1)，對應得確定雅克比矩陣的第r行元素。對于原有的余枝流量Qj(j=1～M)，從重構環r中找到含有Qj線性組合項的支路，并編號為1～n(n≤k)，則雅克比矩陣的第r行對應Qj的元素可以根據復合求導法則得出即：
